一、【用途 Application】：
立式對絞機適用于HDMI 、DVI、1394芯線絞合及同步包帶。
二、【設備組成 Structure of Equipment】：

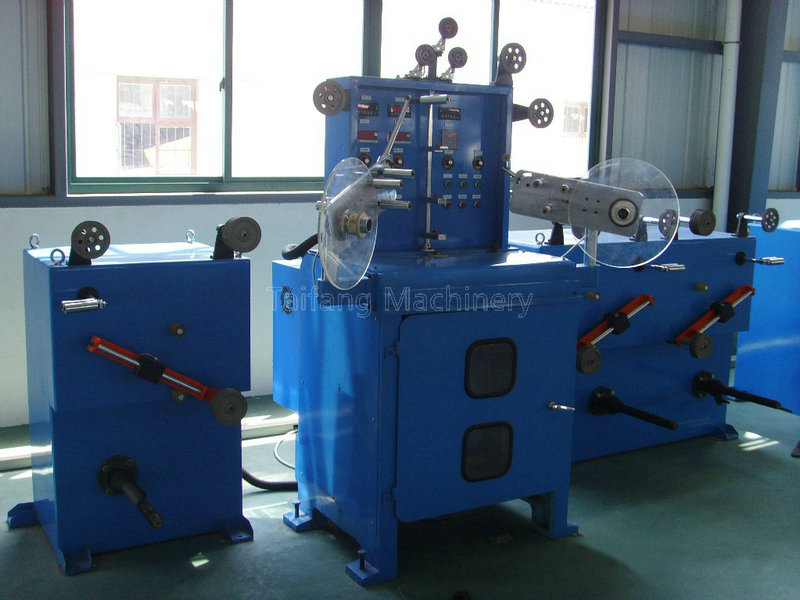

2+1頭主動放線+高頻火花機(選用)+包帶頭(雙頭)+400型立式單絞機
三、【技術特點 Technique Feature】：
立式對絞機高靈敏度的主動放線，數顯張力控制器穩定可調，立式單紐對絞及收線，可同步完成包帶，并可配備高頻火花機以確保絞合后 線纜質量穩定。
四、【技術參數 Technique specifications】：
| 規格型號 | TF-400P |
| 適用線徑 | φ0.4-φ2.0mm |
| 最大絞合外徑 | 4.0mm |
| 絞距范圍 | 8.5-50mm |
| 最大絞合速度 | 800r/min,常用600r/min |
| 放線盤徑 | 300-400型ABS放線盤共用 |
| 收線盤徑 | 400型ABS收線盤 |
| 放線動力 | 1HP AC齒輪電機,附變頻調速 |
| 收線動力 | 380V,50HZ,1.5HP AC齒輪電機,附變頻調速 |
| 放線張力控制 | 臺灣進口張力控制器 |
| 收線張力控制 | 2.5kg磁粉離合器,并配有SC-62KE 張力自動跟蹤裝置 |
| 包帶張力控制 | 磁粉張力控制器+張力檢出,可在線調節 |
| 排線裝置 | 雙向絲桿排線 |
