一、【用途 Application】：
應于生產各類CATV、RG系列發泡同軸電纜及通訊傳輸線等低損耗電纜,如IEEE1394、CAT6、CAT7、DVI、HDMI、ATA、UL2919等線纜。
二、【技術特點 Technique Feature】：
1. 所生產之線纜產品達到國際或國家標準。
2. 適用材料:FM-PE。
3. 品質控制:配備外徑與水中電容檢測裝置,全程控制產品的外徑,發泡度等工藝參數。
4. 機頭:選配歐州進口機頭或國內優質雙層機頭,實現內外層精密押出。
5. 電控:進口變頻器+PLC觸摸屏控制。
三、【設備組成 Equipment Consists】：

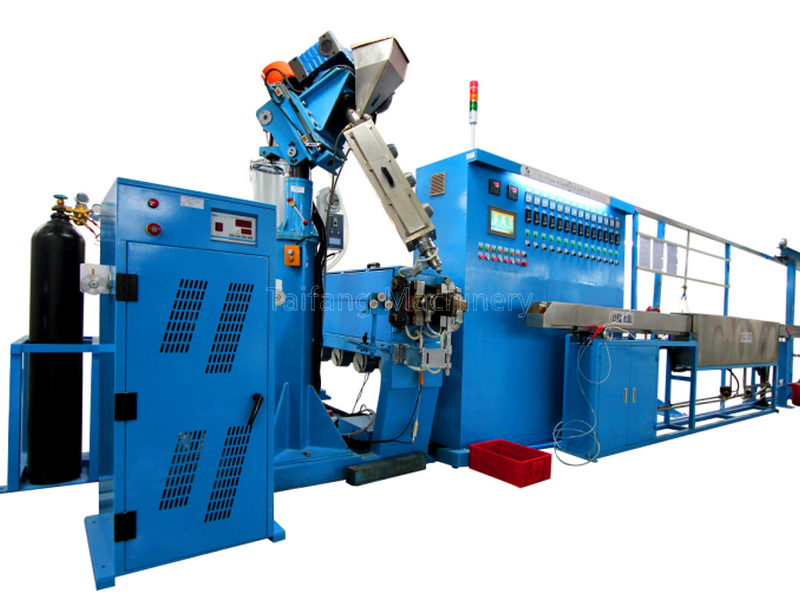

由φ630主動放線機 、漲緊器、銅線預熱器、φ1.0/φ3.0拉絲模座、φ800mm雙輪牽引機、φ30內層擠出機、φ65發泡擠出主機、電氣主控柜、前段移動恒溫水槽、鐳射激光測徑儀、后段30米單層水槽、水中靜電測試儀（安裝在冷卻水槽內）、 吹干器、φ800mm雙輪牽引機、12米φ400mm儲線架、工頻火花機、計米裝置、φ500-φ630mm雙軸收線機。
四、【技術規格 Technique Specifications】：
| 規格型號 | TF-30+45 | TF-30+65 | TF-40+90 |
| 放線型式 | 動力放線 | 動力放線 | 動力放線 |
| 放線線軸 | 300-630mm | 300-630mm | 300-630mm |
| 螺桿直徑 | φ45+30(輔機) | φ65+30(輔機) | φ90+40(輔機) |
| 螺桿長徑比 | 34：1 | 34：1 | 34：1 |
| 押出量 | 40kg/h | 80kg/h | 150kg/h |
| 主機功率 | 15HP | 30HP | 75HP |
| 線徑規格 | φ0.6-3.0 | Φ50-12 | Φ8.0-20 |
| 溫控 | 6段 | 6段 | 6段 |
| 冷卻裝置 | U型單層 | U型單層 | U型單層 |
| 引取功率 | 5HP | 5HP | 7.5HP |
